  • 产品名称:锅炉蒸汽流量计

  • 产品型号:WK-LUGB
  • 产品厂商:上海皖科
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
涡街流量计(锅炉蒸汽流量计)适用于测量过热蒸汽、饱和蒸汽、压缩空气一般气体、水和液体的质量流量和体积流量。本公司生产的WK-LUGB型涡街流量计,有远传型,现场显示型,温压自动补偿型。锅炉蒸汽流量计可广泛应用于化工、石油、冶金、轻工、环保、市政、电力等部门。
详情介绍:

锅炉蒸汽流量计产品详细描述:

WKLUGB型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制

WKLUGB系列智能型涡街流量计( 蒸汽流量计)是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精准测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。




锅炉蒸汽流量计工作原理:

    涡街流量传感器是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为卡门涡街(见下图)。


    由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变压力,封装在探头体内的压电晶体元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形、*后输出频率与介质流速成正比的脉冲信号(或转换成20mA信号),送达积算仪进行处理、显示和控制。

    一定雷诺数范围内(2×1047×106),旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d,式中St 为斯特劳哈数,它是一个无量纲的系数,只要准准测出频率f,就可以求得流体流速v,由v求出体积流量。




涡街流量传感器旋涡发生示意图


锅炉蒸汽流量计特点:

1、结构简单牢固,无可动部件,可靠性高
2、传感器差动电容设计,抗振性能好
3、传感器陶瓷内芯设计,工作温度范围宽,性能稳定,寿命长
4、外置式探头,不易堵塞,抗污性能好
5、测量范围宽,一般范围度可达1:15以上
6、压损损失较小,能量损失低, 便于节能
7、适用范围广,适用于一般气体、蒸汽及液体的计量
8、特别适合不停流检修、维护,安装简单方便

9、6段线性修正、带协议输出



锅炉蒸汽流量计技术指标

公称通径(mm)

25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公称压力(MPa)

DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)

压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)

本体材料

1Cr18Ni9Ti,(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.0~2.0g

精准度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范围度

1:6~1:30

供电电压

传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5

防护等级

普通型IP65     潜水型IP68

环境条件

温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω



涡街流量计流量范围:


涡街流量计安装注意事项:

在计量液体时,务必使流量计传感器始终完全充满介质,无夹带气体。
在仪表上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。
竖直安装通常是优先选择的,向上游动的流体能确保仪表总是满管,且介质中的固态成分能够均匀分布。
如有可能产生气泡,应提供气体分离器。
在易于振动的长管路中进行安装时,应在流量计的上下游安装消除器。
对于蒸汽应用,仪表安装应避免安装在U形弯底部,避免因吸收冷凝而在开车时导致的水锤现象,水锤的强度导致传感机构过分受力,致使传感器*损坏。
锅炉蒸汽流量计特别注意:
传感器安装点的上游较近处若装有阀门,不断地开关阀门,对传感器的使用寿命影响极大,非常容易对传感器造成*性损坏、
传感器尽量避免在架空的非常长的管道上安装,这样时间一长后,由于传感器的下垂非常容易造成传感器与法兰间的密封泄露,若不得已要安装时,必须在传感器的上下游2D处分别设置管道紧固装置。
锅炉蒸汽流量计入口与出口直管段部分:
为了确保完整的功能,入口处的流型应不受干扰。上游直管段部分的长度应为流量计口径(D)的大约15倍,下游直管段部分的长度应为流量计口径(D)的大约5倍。以确保仪表在变化的过程条件下符合其精度指标(如图)



涡街流量计产品图示:




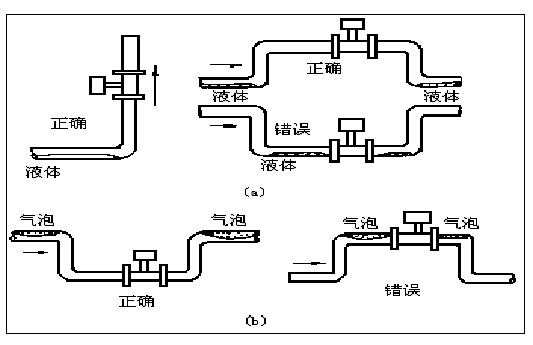

蒸汽流量计安装示意图:
